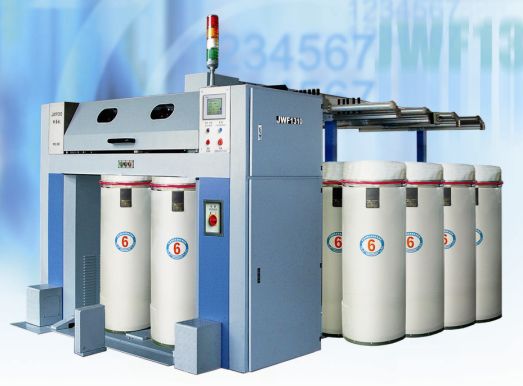

JWF1310型并條機

JWF1310型并條機是我公司為適應新的棉紡工藝發展形勢而開發的一種新型非勻整雙眼高速并條機。該機開發主要目的是在提高出條速度的同時盡可能的消除出條纖維的彎鉤、褶皺狀態，以適應用戶對成紗質量的高需求。

本機保留了FA306系列手搖變化牽伸工藝的優點，繼承我公司牽伸部件的優點，改良出條方向，適應高速生產的新型并條機。 電氣控制增加計算機控制端口，為聯網管理做準備， 并可選擇應用于 φ600 直徑棉條筒輸出。

本機適用于20～80毫米長的棉、棉型化纖及中長纖維的純紡與混紡，及適用于精梳前預并條的大條筒輸出（φ600）。該機在設計上繼承了FA系列并條機的優點，并結合新工藝，新技術，新加工手段，以及對國外同類產品各項技術的研究與消化，而開發的性能更穩定，工藝更完善的機型，其最終目的就是優化成紗指標。

JWF1310是目前國產非勻整機器技術成熟的新機型，其技術水平屬國內領先國際先進水平，與進口同類產品相比在其性價比上占有明顯的優勢，可以充分滿足各種紡紗條件的需要，是理想的可普及產品，維護簡節便利。

傳動機構：車頭傳動主體采用全封閉油浴齒輪箱，總牽伸變換輪位于箱體外掛的小封閉箱內，輕重牙微調變換齒輪裝于車頭箱內，搖動手柄即可調整重量變換和牽伸倍數，方便可靠。

牽伸機構：作為并條機的核心部件，該機延用我公司傳統的三上三下壓力棒附導向皮輥形式，出條角度經過合理的優化設計，更加適用于高速化生產，集束器采用全新設計，出條接口與喇叭口銜接處盡量減弱反沖氣流對纖維的影響，實現少彎鉤無褶皺的理想牽伸狀態。

下羅拉采用特種鋼材料制造，齒形經過優化設計對纖維握持更有利，采用先進熱處理工藝，使其加工精度、表面光潔度、表面硬度及內部韌性等機械性能達到最佳狀態。

上羅拉匹配多種硬度規格，根據紡紗品種需求可單獨訂貨。

上下羅拉軸承均采用高精度滾針軸承，承載能力及轉速經過嚴格校核，適應高速需要。上羅拉軸向間

隙可以隨時調整，軸承的潤滑及保養方便可靠。

加壓機構：標準配置為彈簧加壓，可以選用氣動加壓形勢，選擇氣動加壓時，要求氣源壓力在0.6兆帕以上。彈簧加壓力有兩檔，用戶可根據需要選擇。

圈條及傳動：圈繞傳動采用平皮帶垂直傳動，消弱停車慣性力對機器運轉的影響。采用與棉條運動方向近似的螺旋曲線斜管出條，圈條盤采用組合式結構，組裝后整體校正動平衡。設計多檔圈繞張力和圈繞比數值，滿足成形的需要。

壓輥與一羅拉用同步齒形帶傳動，并增設多檔張力變換輪，適紡多種纖維，調節簡便。

車尾傳動全部采用帶傳動，同步齒形帶傳動二、三羅拉及中間軸，中間軸由平皮帶垂直

傳動上圈條盤。這種傳動方式，增加了傳動精度的同時亦降低了整機噪聲。

上下清潔部件：上清潔采用回轉絨帶式，揩拭上羅拉，飛花經上吸風口吸入儲棉箱內，下清潔采用皮圈往復揩拭下羅拉，飛花經下吸風口吸入儲棉箱內，各風口處均有風量調節裝置，可根據實際情況調節風量大小。

導條機構：棉條進入牽伸區之前，左右各有8路光柵檢測裝置，確保無缺條開車現象，架子整體采用框架結構，架體平穩，羅拉轉動平穩，保證喂入棉條無意外牽伸。

電氣控制：電氣采用ＰＬＣ可編程控制器控制，提高電氣 控制系統的可靠性。采用變頻調速，升降平穩，調速方便。使用觸摸屏，實現人機對話，可進行班次，定長的設定，顯示當前班次，各班產量，總產量、速度等內容。

在線檢測功能（選用）：本機可選用USTER? SLIVERGUARD PRO/第二代在線棉條質量管理系統。該系統可隨機統計1m,3m,10m的重量不勻率，及CV%，A%等，可隨時查看和記錄波譜圖，根據用戶需要選擇超標自停或者超標報警，并顯示停車原因或報警原因，從而有利于質量控制與分析，減少試驗工勞動強度。

在線檢測系統原理圖



主要技術規格

　　適紡纖維長度：20-80毫米

　　眼數：2

　　牽伸形式：三上三下加壓力棒雙曲曲線牽伸

　　機械速度: 3.33-13.33m/s

(200-800 m/min)

　　總牽伸倍數：3.821～13.124倍，隨機提供4.5～9.1倍

　　清潔形式：上清潔采用回轉絨布揩拭上羅拉， 絨布上的花衣經清潔梳集攏后，由上吸風口吸入棉箱，下清潔為單皮圈往復擺動揩拭羅拉，花衣經下吸風口吸入棉箱。

　　圈條型式: 輸出條筒直徑≤φ500時為大圈條形式；

　　　　　　　　　 輸出條筒直徑φ600時為小圈條形式；

　　　　　　　　　 輸出條筒尺寸(mm)(直徑×高度)：

　　a直徑：φ300、φ350、φ400、φ450、φ500、φ600

　　b筒高： 900或1100

　　自動換筒：自動換筒為單獨電機帶動鏈條推桿，推出滿筒同時喂入空筒。

　　電機型號及功率:

　　a.主 電 機: 非變頻電機時，JFO2-42-4/16， 功率3.5KW /0.8

　　　　　　 變頻電機時，FXP132S1-4， 功率3.5KW

　　b.換筒電機: YCEJ80-4T, 功率0.25KW，轉速15rpm。

　　c. 風　 機: FW12-2　 D2/T3　 0.75KW

　　傳動方式：前后緊壓羅拉使用齒輪傳動；下圈條采用A型三角帶及蝸輪、蝸桿傳動；導條架內用平皮帶傳動；上圈條傳動使用平皮帶垂直傳動后采用同步齒形帶傳動圈條盤；車頭側為帶傳動與齒輪傳動結合，車尾側傳動使用同步帶傳動。

　　自停型式: 光電自停， 微動開關自停,接觸自停

　　主機外形尺寸： (mm)

　　條筒高　　　外形尺寸（長 ×寬×高）

　　900　　　　 2300×800×1795

　　1100　 　　 2300×800×1995

　　機器重量：約2200Kg
