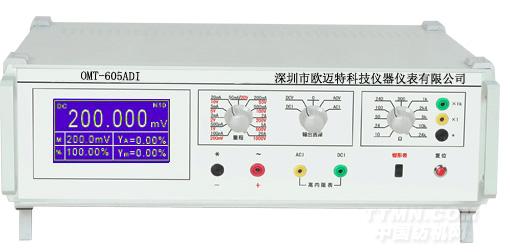

交流信號發生器OMT-605ADI型
交、直流信號發生器（交直流信號源）型號：OMT-605ADI型
一、概述
OMT-605ADI型是具有六位LCD液晶屏數字顯示輸出值、被檢表誤差、輸出量百分比、被檢表滿度值、步進值、頻率等參數的交直流電壓、電流校準源。另設22檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。
本機采用數字式閉環控制技術和大屏幕LCD顯示器，結合視窗技術設計出屏幕顯示，顯示內容區域化；采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、量程寬、分檔細、安全可靠；幅值調節可選按百分比調節和按位調節，滿足定值輸出和連續調節的不同需求，使用更加方便快捷。
適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級以上電流、電壓表。
廣泛應用于電力、計量、鐵路、工礦企業、科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。
二、特點
1、具有電壓、電流及電阻輸出，穩定性好，負載能力強。
2、電壓、電流檔位設計合理，備有擴展量程。通過調節器上的滿度鍵M進行量程擴展，最大限度滿足被檢表各種量程檢測的需求。
3、采用240×128大屏幕顯示器，具有良好人機界面。顯示實際輸出值、百分比、檔位、量程、被檢表示值誤差rA和引用誤差rm、被檢表滿度值、頻率、步進值等。
4、采用按百分比調節輸出量。百分比控制量分為100%/N、10%/N、1%/N、0.1%/N、0.01%/N（步進：N = 4、5、6、10、15）。
5、采用按位調節輸出量。光標在六位輸出值的下方，按左右箭頭可移動光標，按上下箭頭增減光標所指位數值，以調節校準儀輸出大小。
6、供選擇的交流頻率為五種：市電同步、50Hz、60Hz、400Hz、1000Hz。50Hz輸出可以選擇市電同步，以減小被檢表的拍頻影響。
7、輸出超載能動保護，手動復位。
8、具有獨特的保護電路和完善的自我保護功能，減小因為誤操作給標準表和被檢表帶來的危害。
9、具有鉗表檢測功能，輸出顯示與鉗表指示同步，操作非常方便。配備我公司的HT1000A鉗形表校驗線圈（選購件），可測量0～1000A電流。
10、可通過RS-232接口與PC機聯結，進行檢定數據處理和檔案管理等功能。
三、技術性能
1、技術指標：
|
項目 |
輸出范圍 |
額定 輸出 |
最大 輸出 |
準確度 |
|
電壓
|
0～200mV |
20mA |
40mA |
基本誤差： DC：±（0.02%讀數+0.03%量程） AC：±（0.03%讀數+0.05%量程） 附加誤差： 電壓附加誤差：±0.02mV 1000V附加誤差：±0.05%讀數 20A附加誤差：±0.03%讀數 頻率附加誤差： 400Hz：±0.03%讀數 1kHz：±0.05%讀數 交流電流2mA以下不考核精度 |
|
0～1V～2V |
50mA |
100mA |
||
|
0～5V～10V～20V |
100mA |
200mA |
||
|
0～50V～100V |
50mA |
100mA |
||
|
0～200V～500V～1000V |
DC10mA AC20mA |
DC20mA AC40mA |
||
|
電流 |
0～100μA～500μA～2mA～ 5mA～20mA～50mA |
3V |
DC20V AC12V |
|
|
0～0.2A～0.5A |
3V |
DC3V AC12V |
||
|
0～2A～5A～20A |
2V |
|||
|
中值電阻 |
10、24、50、100、240、500（Ω）1、2.4、5、10、24（kΩ）另加×1000、×1倍率檔位（10kΩ～24MΩ) |
0.25W |
|
±0.2%+20mΩ |
|
注：工作環境溫度超過23℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 |
||||
|
電源功耗：交流電源電壓220V±10%，頻率50Hz±1Hz，功耗：250VA 工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80% 工作時間：連續 外形尺寸：寬×高×深：470×160×430（mm） 重量 ：約16kg |
||||
2、被檢表量程設置
|
檔位 |
被檢表量程（滿度）設置 |
|
|
電壓
|
200mV |
75mV、100mV、125mV、150mV、200mV |
|
1V |
0.25V、0.3V、0.5V、0.75V、0.8V、0.9V、1V |
|
|
2V |
1.2V、1.25V、1.5V、2V |
|
|
5V |
2.5V、3V、4V、4.5V、5V |
|
|
10V |
6V、7.5V、8V、9V、10V |
|
|
20V |
12V、12.5V、15V、20V |
|
|
50V |
25V、30V、40V、45V、50V |
|
|
100V |
60V、75V、80V、90V、100V |
|
|
200V |
120V、125V、150V、200V |
|
|
500V |
220V、250V、300V、380V、400V、450V、500V |
|
|
1000V |
600V、750V、800V、900V、1kV |
|
|
電流
|
100μA |
50μA、60μA、75μA、90μA、100μA |
|
500μA |
150μA、200μA、300μA、400μA、450μA、500μA |
|
|
2mA |
0.6mA、0.75mA、1mA、1.2mA、1.5mA、2mA |
|
|
5mA |
2.5mA、3mA、4mA、4.5mA、5mA |
|
|
20mA |
6mA、7.5mA、9mA、10mA、12mA、12.5mA、15mA、20mA |
|
|
50mA |
25mA、30mA、40mA、45mA、50mA |
|
|
200mA |
60mA、75mA、90mA、100mA、120mA、150mA、200mA |
|
|
500mA |
250mA、300mA、400mA、450mA、500mA |
|
|
2A |
0.6A、0.75A、0.9A、1A、1.2A、1.25A、1.5A、2A |
|
|
5A |
2.5A、3A、4A、4.5A、5A |
|
|
20A |
6A、7.5A、9A、10A、12A、12.5A、15A、20A |
|
|
注： 被檢表擴展量程（最大量程除外）的附加誤差： 直流：±0.01%滿度（被檢表）； 交流：±0.02%滿度（被檢表） |
||
3、輸出顯示：六位；百分比顯示：浮動
4、交流頻率：50Hz、60Hz、400Hz、1kHz不大于0.1%
5、交流失真度不大于0.5%
6、直流紋波系數不大于0.5%
7、穩定性：直流項目每分鐘不大于滿度的0.01%；交流項目每分鐘不大于滿度的0.02%
