項目

規格

基本規格

最高頻率

300Hz

載波頻率

0.5K～16KHz；根據負載特性，自動調整載波頻率。

輸入頻率分辨率

數字設定：0.01Hz

模擬設定：最高頻率×0.1%

控制方式

開環矢量控制（SVC）、閉環矢量控制（VC）/V/F控制

啟動轉矩

G型機：0.5Hz/150%（SVC）；0Hz/180%（VC）P型機：0.5Hz/100%

調速范圍

1：100 （SVC）

1：1000（VC）

穩速精度

±0.5%（SVC）

±0.05%（VC）

轉矩控制精度

±0.5%（VC）

過載能力

G型機：150%額定電流60秒；180%額定電流1秒。

P型機：120%額定電流60秒；150%額定電流1秒。

轉矩提升

自動轉矩提升；手動轉矩提升0.1%～30.0%

V/F曲線

兩種方式：直線型；平方型V/F曲線

加減速曲線

直線或S曲線加減速方式；四種加減度時間；加減速時間范圍0。0~3000.0秒

直流制動

直流制動頻率：0.0Hz～最大頻率，制動時間：0.0～36.0秒，制動動作電流值：0.0～100.0%

點動控制

點動頻率范圍：0.00Hz～50.00Hz；點動加減速時間0.0～3000.0秒

簡易PLC、多段速運行

通過內置PLC或控制端子實現最多16段速運行

內置PID

可方便實現過程閉環控制系統

自動電壓調整（AVR）

當電網電壓變化時，能自動保持輸出電壓恒定

轉矩限定與控制

“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制、

個性化功能

上電外圍設備安全自檢

可實現上電對外圍設備進行安全檢測如接地、短路等

共直流母線功能

可實現多臺電機共用直流母線的功能

QUICK鍵

用戶自由定義快捷菜單

MF.K 鍵

可編程鍵：命令通道切換/正反轉運行/點動運行功能選擇

紡織擺頻控制

多種三角波頻率控制功能

定長控制

給定長度控制功能

定時控制

定時控制功能：設定時間范圍0~65535h

輸入輸出特性

運行命令通道

三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換。

頻率源

共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定等。可通過多種方式切換

輔助頻率源

10種輔助頻率。可靈活實現輔助頻率微調、頻率合成

輸入端子

五路數字輸入端子，其中一路可作高速脈沖輸入（可擴展至10個）可兼容有源PNP或NPN輸入方式。

二個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入（可擴展一個電壓輸入端子）。

輸出端子

一個高速脈沖輸出端子（可選為開路集電極式），0~50Hz的方波信號輸出，可實現設定頻率，輸出頻率等物理量的輸出。

一個數字式輸出式端子（可擴展至兩個）

一個繼電器輸出端子（可擴展至兩個）

一個模擬輸出端子（可擴展至兩個），分別可選0/4~20mA或0/2~10V，可實現設定頻率、輸出頻率等物理量的輸出

顯示與鍵盤操作

LED顯示

可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等20種參數

LCD顯示

可選件，中/英文提示操作內容

參數拷貝

使用參數拷貝可實現參數的快速復制

按鍵鎖定和功能選擇

實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作

保護功能

上電電機對地短路檢測、輸入輸出缺相保護、過流保護、欠壓保護、過熱保護、過載保護等。

選配件

LCD操作面板、多功能輸入輸出擴展卡、制動組件、通訊卡、張力卡、PG卡、供水卡等

環境

使用場所

室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度

低于1000米

環境溫度

－10℃～＋40℃（環境溫度在40℃～50℃，請降額使用）

濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒²（0.6g）

存儲溫度

－20℃～＋60℃

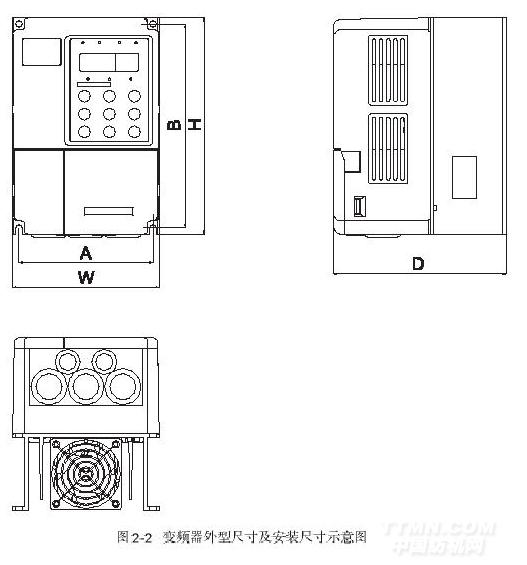

變頻器型號

孔徑

毛重
